USMgo+便携式超声波探伤仪

类别：超声波探伤仪
名称：
型号：1672369674
品牌：
咨询电话：
在线询价

详细介绍

便携式超声波探伤仪USMgo+介绍

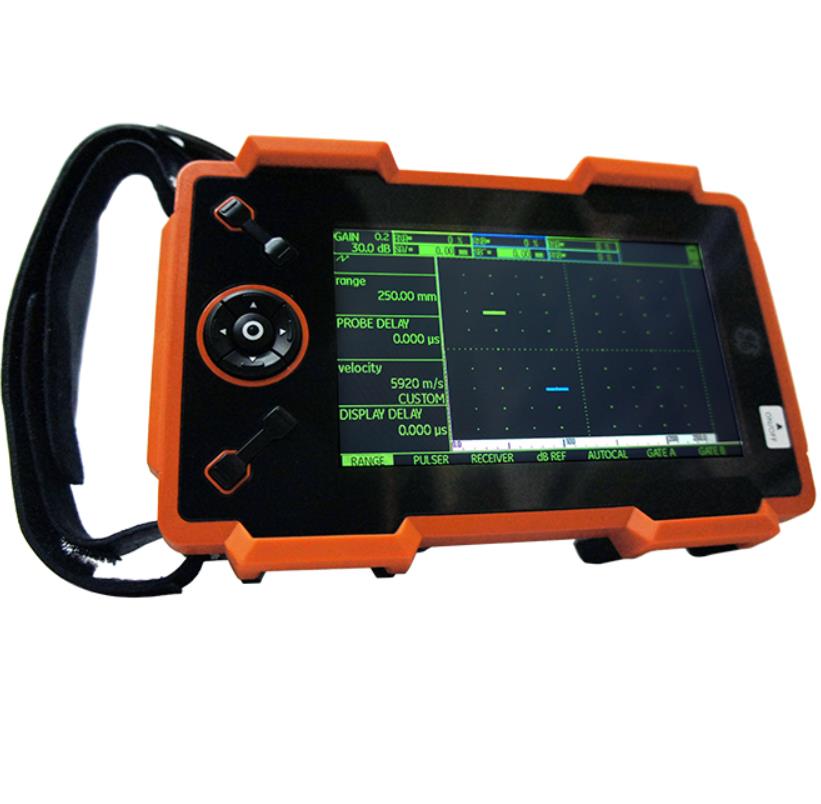

USMgo+便携式超声波探伤仪

特色

最轻最便携，仅850克。适合艰苦环境下的长时间简单操作。

高效的操作方式：成熟的图形用户界面和创新的按钮布局实现了单手操作和快速调整。其他高效功能包括：自动校准、Auto 80、同步闸门功能等。

屏幕翻转功能实现左右手互换操作。

自带集成支架，亦可安装在普通三脚架上。

坚固的模压橡胶外壳可以承受最恶劣的环境，并显著减少停机时间：IP67浸入测试（P67/IEC529 - 防尘/防淋水，符合 IEC529关于IP67分类的规定)；坠落测试(514.5 程序 II; 516.5 程序 IV)；振动测试(Mil-Std-810F; 514.5-5 程序 I, 附件 C)。

扫描冻结模式功能（用于闸门A和闸门B）便于在苛刻的条件下工作。

所有参数的简易列表可以打印出来，报告以JPEG或BMP格式生成。

支持16GBSD卡,有SD卡上的简易目录管理功能。

标准的USB连接允许从探伤仪上下载数据，作进一步分析或存储。

嵌入式的菜单定制工具可以适应2个用户的菜单结构。

每年校准提醒，有效地进行质量管理。

智能注释功能，提高报告的有效性。

可选底面回波衰减器(BEA功能)有助于发现非常小的缺陷，提高检测能力。

两个闸门的自动阀值功能在同等条件下确保测量结果的准确性。

录像长达8分钟，可以现场（动态）报告。

显示测量指标——振幅和距离，以减少出错率。

回波渡越时间精确到微秒。

兼容trueDGS斜射波束传感器，极大提高EN583-2的定量能力。

可选幻象波去除（Phantom echo）指示器：由于脉冲往复回波衰减低和脉冲重复频率过高，回波会在屏幕上闪烁。

应用

焊缝检验

• 三角函数预测：计算表面到反射体的深度、幅值（amp）和声程；曲率校正（校正径向检测时的投影位置）；彩色路径（在设置好壁厚后，系统会自动根据探头角度和工件厚度分出一次波区域，二次波区域，三次波区域等，不同区域有不同的背景颜色）。

• AWS：依据AWSD1.1结构焊接标准代码自动评级。

• DAC：可以依据EN ISO 17640、11666和23279调整三条曲线的dB值。

• DGS：可以依据EN 1712调整大小。

• trueDGS®：依据EN 583-2，显著提高尺寸调整能力。

复合材料

• 射频显示

• A门电路回波触发的2门电路与B-启动

• 用于120dB/µs高衰减材料的TCG校准

钢轨

• 高PRF（高达2000赫兹）

锻件

• 手动PRF调整

• 幻象波（Phantom echo）去除

• DGS

• 底面回波衰减器

USMgo+便携式超声波探伤仪

USMgo+技术参数常规

存储温度-20℃至60℃

使用温度-5℃至55℃

仪器尺寸175mm×111mm×50mm

仪器重量845克，含电池

屏幕尺寸108mmx64.8mm,5"

分辨率800x480

USB接口MiniUSB

SD卡槽标准SD卡插槽，支持16G

电池连续使用5.5小时

充电器交流（100-240伏,，50-60赫兹）

探头接口2个LEMO-00

UT输出SAP输出，报警

语言俄语、葡萄牙语、意大利语、波兰语、捷克语、英语、德语、法语、西班牙语、中文和日文

防护等级符合IEC 529关于IP67分类的规定

振动514.5-5过程I，附录C，图6，常规暴露：每轴1小时

冲击每轴6圈，15克，11毫秒半正弦波，516.5程序I

合规性

EMC/EMI：EN 55011 EN61000-6-2:2001；超声波：EN12668/ASTM E1324/E317/ANSI/NCSL Z 540-1-1994/MIl STD 45662A/MIL STD 2154

脉冲发生器

脉冲模式模拟尖峰标准，可选单相位可调方波

脉冲电压

120伏到300伏，以10伏为步进，误差允许在10％内

脉冲宽度30ns到500ns，以20ns为步进，误差允许在10％内

脉冲振幅低：120伏，高：300伏

阻尼

50或1000欧姆PRF

在15赫兹到2000赫兹之间自动优化，3种自动调整模式：AutoLow、Auto Med、AutoHigh-可选PRF的“幻象波去除”手动控制，从15到2000赫兹

接收器

范围纵波最大穿透14016mm钢板（557英寸）

数字增益

动态范围为110 dB，其中步进为0.2 dB

模拟带宽0.2兆赫- 20兆赫

检波带宽1-5兆赫/2、2.5兆赫/4、5兆赫/10兆赫

闸门

独立闸门2个闸门（A和B），闸门B支持通过闸门A触发

滤波器正半波（POS）/全波（FW）/负半波（NEG）/RF（检波）

测量值波峰/波侧/Jflank

UMSgo+系列超声波探伤仪选型

USM Go+ 基本版包括：主机、电池、外置电源、电源线、运输箱、简要操作说明卡、操作手册（CD）、鉴定证书、手带

USM Go AWS版包括：USM Go+ 基本版加AWS 软件

USM Go DAC AWS版包括：USM Go AWS版加DAC / TCG软件

USM Go高级版包括：USM Go DAC AWS版加DGS 软件、Phantom PRF 选项、方波脉冲选项

USM 87包括：USM Go DAC AWS版加定制支柱绝缘子探伤工作界面，不可升级。

低版本UMSgo+升级选项：

DAC

DGS

厚度数据记录器

方波脉冲

幻像波检测功能

AWS

BEA

USMgo+附件：

锂电池

配有电源线的充电器

用于外置电池充电的适配器（非标配）

运输箱

背带（非标配）

佩戴在腰上的皮套（非标配）

手带

据根据EN12668标准进行的鉴定报告（非标配）
